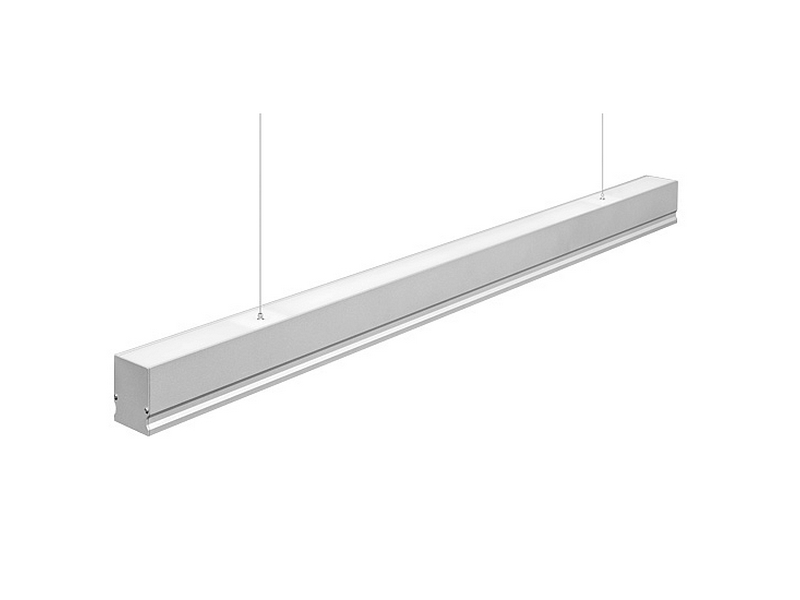

Nowy system opraw oświetleniowych LED, w wersjach z bezpośrednim (DI) i bezpośrednio-pośrednim (DI-IN) rozsyłem światła, przystosowanych do łączenia w linie oraz prostego montażu do sufitów lub zwieszania. Korpusy opraw wykonane z wysokogatunkowego profilu aluminiowego. Oprawy dostępne w wersjach z różnymi układami optycznymi: kloszem mikro-pryzmatycznym (MPRM) z PMMA, kloszem mlecznym (OPAL) z poliwęglanu lub rastrem parabolicznym zamkniętym płytą mikro-pryzmatyczną (PAR). System wykorzystuje nowoczesne rozwiązanie stworzone przez PXF Lighting, łączące zalety diod LED oraz tradycyjnych rastrowych układów optycznych, w znacznym stopniu redukujące efekt olśnienia. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sal konferencyjnych, recepcji oraz innych powierzchni pracy.
|
|
| Wykonanie: | profil aluminiowy malowany elektrostatycznie (w standardzie kolor szary), raster paraboliczny z płytą mikropryzmatyczną (PAR), klosz mikropryzmatyczny (MPRM) z PMMA lub klosz OPAL z poliwęglanu, wersja DI-IN: klosz górny OPAL |
| Montaż: | zwieszany, nastropowy (tylko wersja DI) |
| Akcesoria: | - końcówki, łącznik liniowy niewidoczny, zawieszenia (zwykłe, elektryczne) - tylko dla wersji DI: łącznik NT, maskownica (nieregulowalny rozstaw otworów montażowych) - elementy umożliwiające montaż linki zwieszakowej są dostępne w komplecie z oprawą. |
| Zasilanie: | 230 V |
|
|
|
| SPECYFIKACJA TECHNICZNA |
|
| Dane mechaniczne | |
| Rodzaj montażu | zwieszany |
| Materiał obudowy | aluminium |
| Przystosowane do tworzenia linii świetlnych | tak |
Dane optyczne |
|
| Odbłyśnik | wysoki połysk |
Dane elektryczne |
|
| Źródło światła | LED |
| Liczba źródeł światła | 1 |
| Rodzaj osprzętu | zasilacz |
| Napięcie znamionowe | 230 V |
| Do zasilania przelotowego | tak |
| Zawiera źródło światła | tak |
| Typ LED | 5630 |
Dane informacyjne |
|
| Kolor | szary |
Dane świetlne |
|
| Barwa światła | biała |
| Wskaźnik oddawania barw | 89 |
Certyfikaty i oznaczenia |
|
| Stopień ochrony (IP) | IP20 |
| Klasa ochronności | I |
| Klasa energetyczna | A+ |
| CE | tak |
|
|
|
| DOSTĘPNE WYKONANIA |
||||||||
| Kod | Moc źródła światła |
Raster/przesłona | Info | Strumień świetlny oprawy |
Skuteczność świetlna oprawy |
Temperatura barwowa |
Rozsył światła |
Waga |
| PX4040101 | 1x15W | OPAL | 1260 lm | 84 lm/W | 3000 K | DI | 1,30 kg | |
| PX4040108 | 1x15W | OPAL | 1290 lm | 86 lm/W | 4000 K | DI | 1,30 kg | |
| PX4040115 | 1x27W | OPAL | 2520 lm | 93 lm/W | 3000 K | DI | 2,30 kg | |
| PX4040122 | 1x27W | OPAL | 2580 lm | 96 lm/W | 4000 K | DI | 2,30 kg | |
| PX4040129 | 1x40W | OPAL | 3790 lm | 95 lm/W | 3000 K | DI | 3,20 kg | |
| PX4040136 | 1x40W | OPAL | 3860 lm | 97 lm/W | 4000 K | DI | 3,20 kg | |
| PX4040143 | 1X51W | OPAL | 5050 lm | 99 lm/W | 3000 K | DI | 4,50 kg | |
| PX4040150 | 1X51W | OPAL | 5150 lm | 101 lm/W | 4000 K | DI | 4,50 kg | |
| PX4040157 | 1x15W | MPRM | 1330 lm | 89 lm/W | 3000 K | DI | 1,30 kg | |
| PX4040164 | 1x15W | MPRM | 1350 lm | 90 lm/W | 4000 K | DI | 1,30 kg | |
| PX4040171 | 1x27W | MPRM | 2650 lm | 98 lm/W | 3000 K | DI | 2,30 kg | |
| PX4040178 | 1x27W | MPRM | 2710 lm | 100 lm/W | 4000 K | DI | 2,30 kg | |
| PX4040185 | 1x40W | MPRM | 3980 lm | 100 lm/W | 3000 K | DI | 3,20 kg | |
| PX4040192 | 1x40W | MPRM | 4060 lm | 102 lm/W | 4000 K | DI | 3,20 kg | |
| PX4040199 | 1X51W | MPRM | 5300 lm | 104 lm/W | 3000 K | DI | 4,50 kg | |
| PX4040206 | 1X51W | MPRM | 5410 lm | 106 lm/W | 4000 K | DI | 4,50 kg | |
| PX4040213 | 1x15W | PAR | 1460 lm | 97 lm/W | 3000 K | DI | 1,40 kg | |
| PX4040220 | 1x15W | PAR | 1490 lm | 99 lm/W | 4000 K | DI | 1,40 kg | |
| PX4040227 | 1x27W | PAR | 2910 lm | 108 lm/W | 3000 K | DI | 2,50 kg | |
| PX4040234 | 1x27W | PAR | 2970 lm | 110 lm/W | 4000 K | DI | 2,50 kg | |
| PX4040255 | 1x51W | PAR | 5820 lm | 114 lm/W | 3000 K | DI | 4,80 kg | |
| PX4040262 | 1x51W | PAR | 5940 lm | 116 lm/W | 4000 K | DI | 4,80 kg | |
| PX4040401 | 1x43W | OPAL | DI27W/IN16W | 4170 lm | 97 lm/W | 3000 K | DI/IN | 2,65 kg |
| PX4040408 | 1x43W | OPAL | DI27W/IN16W | 4260 lm | 99 lm/W | 4000 K | DI/IN | 2,60 kg |
| PX4040415 | 1x64W | OPAL | DI39W/IN25W | 6260 lm | 98 lm/W | 3000 K | DI/IN | 3,70 kg |
| PX4040422 | 1x64W | OPAL | DI39W/IN25W | 6380 lm | 100 lm/W | 4000 K | DI/IN | 3,70 kg |
| PX4040429 | 1x87W | OPAL | DI51W/IN36W | 8340 lm | 96 lm/W | 3000 K | DI/IN | 5,35 kg |
| PX4040436 | 1x87W | OPAL | DI51W/IN36W | 8510 lm | 98 lm/W | 4000 K | DI/IN | 5,35 kg |
| PX4040443 | 1x43W | MPRM | DI27W/IN16W | 4300 lm | 100 lm/W | 3000 K | DI/IN | 2,65 kg |
| PX4040450 | 1x43W | MPRM | DI27W/IN16W | 4390 lm | 102 lm/W | 4000 K | DI/IN | 2,65 kg |
| PX4040457 | 1x64W | MPRM | DI39W/IN25W | 6450 lm | 101 lm/W | 3000 K | DI/IN | 3,70 kg |
| PX4040464 | 1x64W | MPRM | DI39W/IN25W | 6580 lm | 103 lm/W | 4000 K | DI/IN | 3,70 kg |
| PX4040471 | 1x87W | MPRM | DI51W/IN36W | 8590 lm | 99 lm/W | 3000 K | DI/IN | 5,35 kg |
| PX4040478 | 1x87W | MPRM | DI51W/IN36W | 8770 lm | 101 lm/W | 4000 K | DI/IN | 5,35 kg |
| PX4040485 | 1x43W | PAR | DI27W/IN16W | 4560 lm | 106 lm/W | 3000 K | DI/IN | 2,85 kg |
| PX4040492 | 1x43W | PAR | DI27W/IN16W | 4650 lm | 108 lm/W | 4000 K | DI/IN | 2,85 kg |
| PX4040499 | 1x87W | PAR | DI51W/IN36W | 9110 lm | 105 lm/W | 3000 K | DI/IN | 5,65 kg |
| PX4040506 | 1x87W | PAR | DI51W/IN36W | 9300 lm | 107 lm/W | 4000 K | DI/IN | 5,65 kg |
|
|
||||||||
| WYMIARY |
||||
 L – długość, W – szerokość, H - wysokość / głębokość |
Kod (moc) | L | W | H |
| PX4040101 15W | 545 | 57 | 75 | |
| PX4040108 15W | 545 | 57 | 75 | |
| PX4040115 27W | 1085 | 57 | 75 | |
| PX4040122 27W | 1085 | 57 | 75 | |
| PX4040129 40W | 1625 | 57 | 75 | |
| PX4040136 40W | 1625 | 57 | 75 | |
| PX4040143 51W | 2170 | 57 | 75 | |
| PX4040150 51W | 2170 | 57 | 75 | |
| PX4040157 15W | 545 | 57 | 75 | |
| PX4040164 15W | 545 | 57 | 75 | |
| PX4040171 27W | 1085 | 57 | 75 | |
| PX4040178 27W | 1085 | 57 | 75 | |
| PX4040185 40W | 1625 | 57 | 75 | |
| PX4040192 40W | 1625 | 57 | 75 | |
| PX4040199 51W | 2170 | 57 | 75 | |
| PX4040206 51W | 2170 | 57 | 75 | |
| PX4040213 15W | 545 | 57 | 75 | |
| PX4040220 15W | 545 | 57 | 75 | |
| PX4040227 27W | 1085 | 57 | 75 | |
| PX4040234 27W | 1085 | 57 | 75 | |
| PX4040255 51W | 2170 | 57 | 75 | |
| PX4040262 51W | 2170 | 57 | 75 | |
| PX4040401 43W | 1085 | 57 | 75 | |
| PX4040408 43W | 1085 | 57 | 75 | |
| PX4040415 64W | 1625 | 57 | 75 | |
| PX4040422 64W | 1625 | 57 | 75 | |
| PX4040429 87W | 2170 | 57 | 75 | |
| PX4040436 87W | 2170 | 57 | 75 | |
| PX4040443 43W | 1085 | 57 | 75 | |
| PX4040450 43W | 1085 | 57 | 75 | |
| PX4040457 64W | 1625 | 57 | 75 | |
| PX4040464 64W | 1625 | 57 | 75 | |
| PX4040471 87W | 2170 | 57 | 75 | |
| PX4040478 87W | 2170 | 57 | 75 | |
| PX4040485 43W | 1085 | 57 | 75 | |
| PX4040492 43W | 1085 | 57 | 75 | |
| PX4040499 87W | 2170 | 57 | 75 | |
| PX4040506 87W | 2170 | 57 | 75 | |
|
|
||||
| DANE FOTOMETRYCZNE |
|
Orientacyjny kształt krzywej rozsyły światłości:  |
Dane fotometryczne w formacie LDT: SIGMA LED (plik ZIP) |
|
|
|
| KARTA KATALOGOWA | SIGMA LED |
| PREZENTACJA OPRAWY NA WWW | SIGMA LED |
|
|
|
| PRODUCENT |
|
| PXF LIGHTING 02-230 Warszawa ul. Jutrzenki 73 tel.: +48 / 22 / 33 44 000 fax: +48 / 22 / 33 44 033 fax: +48 / 22 / 33 44 044 plexi@pxf.pl www.pxf.pl |
 |
|
|
|
